清潔度控制是一項系統的復雜工程，隨著自動變速箱、新能源變速箱的逐步普及，對于系統中液壓管路及電磁閥體的清潔度管控就凸顯其重要性了，成為了眾多汽車制造企業質量管理的重要組成部分。

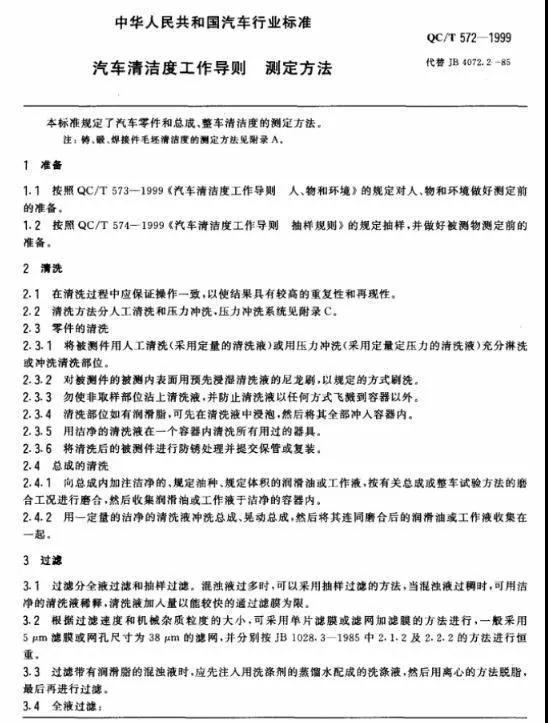

結合售后故障件失效、變速器結構和總裝配工藝流程，依據QC/T572—1999《汽車清潔度工作導則測試方法》及生產過程實際，可以看出：變速器清潔度的控制的重 點為零部件內表面的異物（毛刺、顆粒物等）和外表面的清潔度（灰塵、漆渣、顆粒物等）。

變速箱組裝和調試過程中，由于工位器具不合理，使零部件關鍵部位暴露在存在污染物的空氣中，零部件之間無隔離，相互影響引起二次污染；未實施標準化作業，作業過程不規范，導致各類異物污染零部件外表面，甚至進入零部件內腔，是影響變速器清潔度的重要原因。
變速箱裝配過程問題
變速箱裝配過程中涉及很多工序如壓裝、對齒等工序, 這些工序過程中易產生鐵屑, 鋁屑等固體雜質, 如下圖1所示。

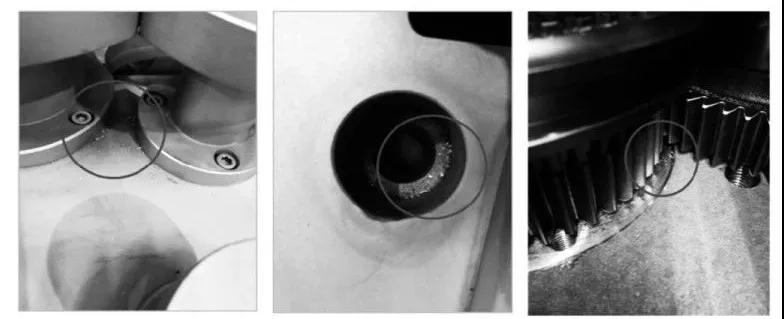

圖1 變速器裝配過程

變速箱中部分零件在裝配前進行涂抹防銹油工藝處理, 而一些零件需在裝配過程中涂抹潤滑脂。當裝配過程中產生的鐵屑、鋁屑等固體雜質與油脂類物質接觸后, 附著在零件表面, 粘性較大, 難清理。

傳統工業吸塵器因其體積大, 現場適應性差、吸塵效率低、吸力衰減明顯, 噪音巨大, 無法長時間高頻次使用等缺點, 無法有 效吸附變速箱裝配過程產生的鐵屑、鋁屑等固體雜質。

因此, 急需一種新的吸塵設備收集清理鐵屑、鋁屑等雜質, 提升變速箱總成的清潔度。

氣力輸送器的選型與分類
氣力輸送器采用壓縮空氣為動力, 連接到標準軟管或?qū)Ч芫涂尚纬梢粋€強大的線性輸送帶, 類“喉結”式的緊湊設計可得到至 大輸送能 量, 氣力輸送器如圖2所示。根據運輸物料的大小、體積和重量等參數, 可選擇相對應口徑及真空度的氣力輸送器。

圖2 氣力輸送器示意圖

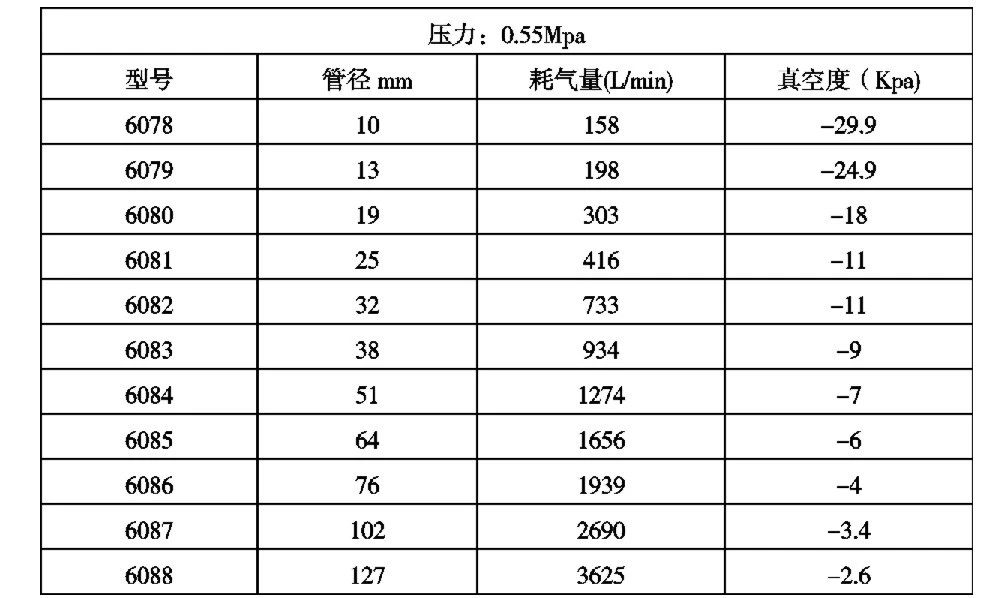

表1 美國依愛氣力輸送器參數表

以美國依愛產品為例, 表1為依愛氣力輸送器管徑與真空度對應表格。普通氣力輸送器的管徑范圍為10mm~127mm, 真空度 (吸力) 為-2.6~-29.9k Pa。

此外根據使用場地環境的不同以及耐腐蝕等級等要求, 氣力輸送器可分為不銹鋼或鋁制兩種類型, 其中不銹鋼氣力輸送器抗腐蝕性較優。

氣力輸送器的原理

氣力輸送器工作原理圖如圖3所示。氣力輸送器工作過程為:
(1)壓縮空氣首先經進氣口；
(2)  進入環形高壓腔 ；
(3) 形成增壓氣流, 然后通過多個狹窄、細薄的小孔；
(4)在氣力輸送器出口方向形成一股快速的噴射氣流, 使得氣力輸送器另一端 ；
(5)產生真空, 因此入口處的物料或雜質被真空壓力吸附, 經由氣力輸送器一端高速飛往指定的另一端。

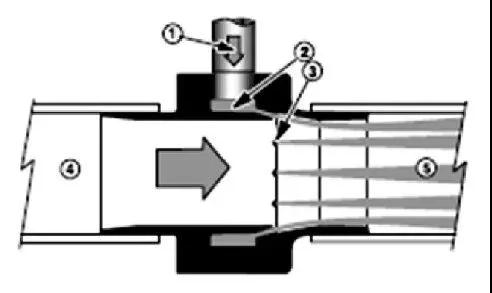

圖3 氣力輸送器工作原理圖

氣力輸送器工作原理可以通過伯努利方程變換成如下計算公式:

式中:P1—— (2) 處氣體靜壓
P2—— (3) 處氣體靜壓
V1—— (2) 處氣體流速
V2—— (3) 處氣體流速
g——重力加速度
γ——氣體容重
?h——壓力損失

式中:ξ——阻力系數

由 (1) (2) 得:

式中ξ, γ, g在此系統中為常數, 且ξ值比較小, 與氣流渦流 (因結構形狀所造成) 而引起的能 量損失有關。

基于以上理論推導, 可以看出當V2增 大時, P2值下降較大, 當V2足夠大時, P2將低于大氣壓。

氣力輸送器在變速箱裝配上的應用
綜合考慮變速箱裝配過程中雜質的粘性、大小、形狀、設備的真空度、操作工人手持設備的舒 適性、變速箱結構特點以及使用工況, 經反復試驗驗證雜質吸附效果得出：采用管徑為25mm的氣力輸送器吸附效果較好。

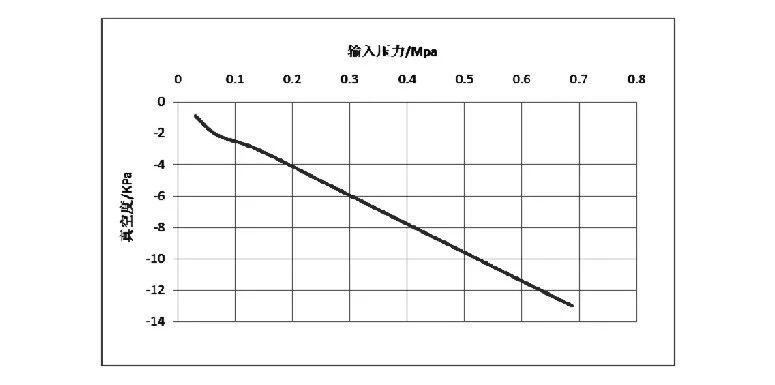

圖4 氣力輸送器輸入氣體壓力與真空度的變化曲線

圖4為管徑為25mm的氣力輸送器, 真空度隨輸入氣體壓力的變化曲線。實際使用過程中輸入氣體壓力一般維持在0.4MPa~0.6MPa范圍內, 在此范圍內真空度與輸入氣體壓力線性較好且隨著輸入氣體壓力的增加, 真空度相應增強。

為全 面提升變速箱裝配過程清潔度, 利用氣力輸送器大吸力、體積小、環境適應性強的特點, 從多 維度著手搭建裝配全過程吸附提升體系。可應用多個氣力輸送器分布在不同工位用于狹窄死角、壓裝等易產屑裝配過程的碎屑吸附清理以及工裝的日常清理維護、工作臺面的清潔度保持等方面。

圖5為使用氣力輸送器提升清潔度前后對比圖, 由圖可知, 變速箱裝配實際使用過程中使用氣力輸送器清潔效果較好。

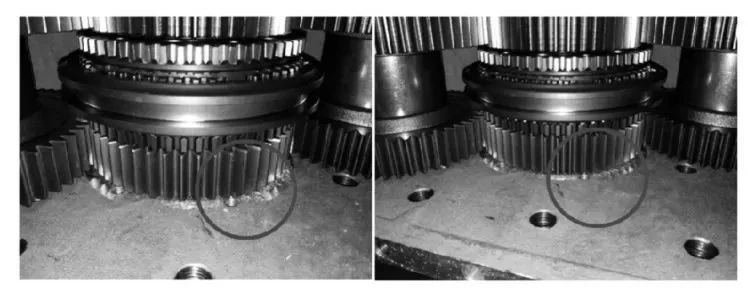

圖5 使用氣力輸送器清潔前后對比圖

 清潔度控制具體方面
根據清潔度影響因素和制造流程，清潔度的控制主要從消 除污染物、隔離污染物、零部件本身防護、標準化作業、油液跟 蹤監測等方面進行清潔度控制。

消 除污染物
消 除作業環境中的灰塵、油污等污染源。通過實施現場5S改 善，嚴格按照周期實施整理、整頓、清掃、清潔工作，庫區和裝配車間保持良好的通風措施，及時將生產過程中產生的灰塵、尾氣等顆粒物排出廠房，消 除污染物，在汽車制造的各環節都使用電瓶叉車，庫區和總裝車間禁止燃油叉車運行，減少尾氣排放。

隔離污染物
將零部件與污染物進行隔離。使用標準包裝、工位器具、保護措施等將零部件與污染物進行隔離，如使用標準包裝，推進供方自帶工位器具，減少翻包造成零部件二次污染；持續改進工位器具，推進定容、定量進行配送，零部件分裝過程和存儲不落地存放，對重要外觀件和易損件采取防護衣等措施進行隔離。

零部件防護
零部件防護即使用各類措施防止污染物進入零部件，主要分為零部件本身防護、工位器具防護和時間防護3個方面。

零部件本身防護
在關鍵零部件（大總成、管類、閥類等）孔位安裝臨時封堵措施，保證在轉運和存儲期間不脫落，不拆封，只有在裝配時才能啟封去掉，確保無灰塵及顆粒物進入，可根據孔位的結構選擇不同方式完成封堵。

工位器具防護
設計制作合理的工位器具來實現零部件的轉運和存儲，工位器具需具備數量明晰、相互隔離、不對零部件造成傷害、轉運和拿取方便等功能。

時間防護
時間防護即是減小零部件的等待和存儲時間，實施定量和按序配送，縮小零部件與環境和各類污染物的接觸時間，如減少分裝件的中間在庫，提高過程裝配質量，確保直接轉入調試環節，消 除存放和二次返修帶來的污染物。

標準化
接收、轉運、裝配過程實行標準化作業。零部件在配送和儲存時，制定嚴格的物料接收和包裝標準，盡可能減少中間的轉存和搬運環節；在裝配和調試作業中嚴格遵守工藝守則，按照作業指導書操作，做到不提前拆封各類堵蓋，零部件不落地，不拖拽，不野蠻裝配，做到有標準、熟悉標準、履行標準，以至 經濟和有 效方式實現文明生產。

油品控制策略
油品主要包括變速箱潤滑油、齒輪油、潤滑脂、工作液等。前文已經提到，油品管理主要為顆粒和異物控制，各類油品一般由供應商直接提供，控制油品首先應推進油品必 須使用標準容器配送。

制造企業一般都設有油料庫，必 須加強庫房的清潔度管理，油料輸送和加注應盡量使用標準工業管道和專 業加注機，減少不規范轉運對油液造成的二次污染，部分油液使用原包裝上線的，應采取切實的密閉措施，防止異物進入油品造成污染。

汽車企業一般對主要油品進行清潔度檢測，采用GB/T14039—2002《液壓傳動油液固體顆粒污染等級代號》的油液清潔度檢測標準，主要對油液中的顆粒物進行檢測和分級管理。
 結 語
清潔度控制是變速箱質量控制方面的重要組成部分，從生產角度來說，必 須從整個生產制造環節流程著手，對清潔度控制進行系統的分析并制定策略。在生產過程中，作業環境、作業方法、存儲和轉運方法、零部件防護措施對清潔度存在較大的影響，通過工廠實踐，總結出消 除、隔離、防護、標準化、油液跟 蹤檢測等5項控制措施，為清潔度控制提供有力保障。

通過反復驗證選取合適管徑的氣力輸送器, 搭建變速箱多 維度保持清潔及吸附清理體系, 從而提升變速箱裝配過程清潔度, 延長變速箱使用壽命。a
