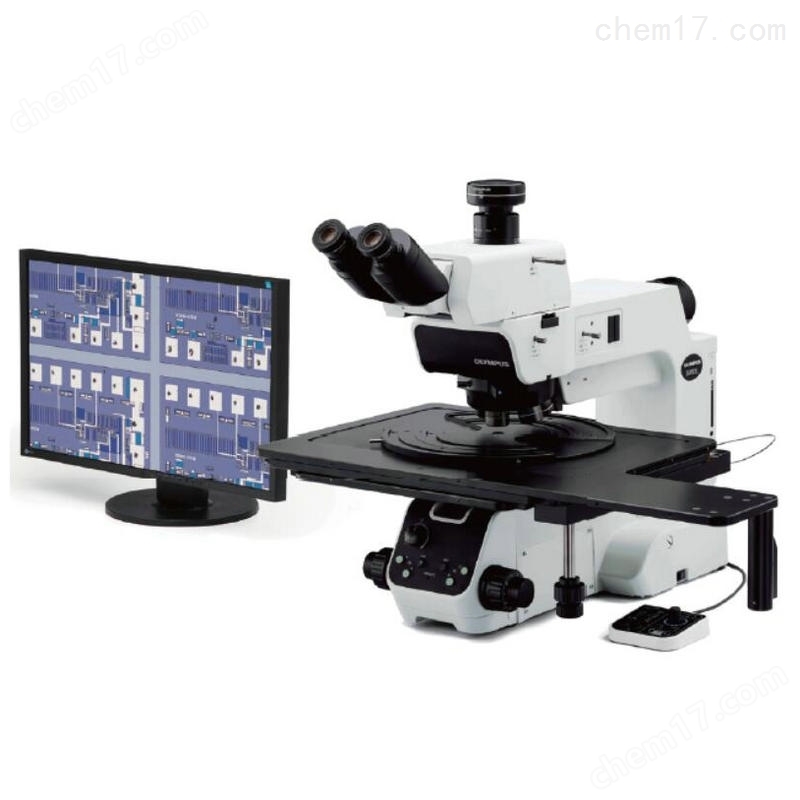

半導體檢測顯微鏡是一種用于觀察和分析半導體材料結構和性能的高級顯微鏡設備。在半導體工業中，扮演著至關重要的角色，可以幫助工程師和科研人員深入了解半導體材料的微觀結構和特性，從而指導半導體器件的設計、制造和性能優化。主要利用光學、電子或原子力顯微鏡等技術原理，通過對半導體材料進行高分辨率成像和分析，揭示其微觀結構和性能。常見的檢測顯微鏡包括透射電子顯微鏡（TEM）、掃描電子顯微鏡（SEM）、原子力顯微鏡（AFM）等。這些顯微鏡能夠以不同的方式觀察和分析半導體材料的晶體結構、表面形貌、缺陷分布、電學性能等關鍵參數，為半導體器件的研究和開發提供重要的實驗數據。

　半導體檢測顯微鏡的應用：

　　1.晶體結構分析：可以用于觀察半導體材料的晶體結構，包括晶格參數、晶面取向、晶體缺陷等，為半導體材料的生長和加工提供重要參考。

　　2.表面形貌表征：通過掃描電子顯微鏡等設備，可以對半導體材料的表面形貌進行高分辨率成像，揭示表面粗糙度、顆粒分布等信息，為表面處理和器件制備提供指導。

　　3.缺陷檢測：可以檢測和分析半導體材料中的缺陷，如晶格缺陷、晶界、位錯等，幫助優化半導體器件的性能和可靠性。

　　4.電學性能測量：部分還可以進行電學性能測量，如電子束誘導電流（EBIC）顯微鏡可以觀察半導體材料的電子輸運性能，為器件設計和優化提供數據支持。

　　半導體檢測顯微鏡的技術特點：

　　1.高分辨率：具有高分辨率的特點，可以觀察到微觀尺度下的細微結構和缺陷，為半導體器件設計和制造提供重要參考。

　　2.多功能性：不同類型的檢測顯微鏡可以實現不同的功能，如成像、能譜分析、電學性能測試等，滿足不同研究需求。

　　3.非破壞性：通常是非破壞性的檢測手段，可以在不損壞樣品的情況下獲取高質量的顯微圖像和數據。

　　4.高靈敏度：部分具有高靈敏度的特點，可以檢測到微弱的信號和變化，對半導體材料的微觀特性進行深入分析。
