本文概述了影響汽車和電子制造業的高 效清潔度分析過程的關鍵因素。

在汽車和電子行業，零部件上細小的污染顆粒物也可能影響產品的性能，導致產品出現故障，或使用壽命縮短。對于汽車來說，過濾系統很容易受到影響。對于電子產品來說，印刷電路板（PCB）或連接器上的污染可能會導致短路。因此，清潔度在現代制造業的質量控制中占有核心地位，特別是使用由不同供應商生產的部件時，更要重 點關注清潔情況。車輛或設備的關鍵部件如果受到污染，整個系統就可能發生故障。因此，高 效清潔度分析過程必 須始于供應商這一環。
本文將討論以下幾點：
高 效清潔度分析的核心因素
整體分析工作流程的優化
介 紹
對于汽車和電子行業的許多產品而言，在生產和裝配的各個階段中，零部件上都不能有灰塵或雜質顆粒。顆粒物污染可能會引發部件缺陷，進而降低其性能和使用壽命。因此，這兩個行業在制造組件和產品時，常常會花費大量的時間和成本來追蹤顆粒物并去除它們。不過，如果維持技術清潔度的方法效率不高，則會增加生產成本。
在汽車行業中，燃料噴射系統、燃料過濾系統、潤滑油和尿素（選擇性催化減少排放）的過濾系統、泵、發動機和變速箱控制單元、混合動力驅動部件和其他微機械部件中的殘留污染會嚴重影響產品的可靠性和使用壽命[1,2]。
在電子行業中，細小的顆粒物可能會導致高功率密度的元件發生故障，因此元件的清潔度非常重要。印刷電路板（PCB）等元件經常有亞微米級的間隙和納米級的特征。例如，導電顆?？梢酝ㄟ^在兩個觸點之間形成直接的傳導路徑，或者通過縮短兩點之間的距離增加電介質擊穿的概率，從而導致PCB短路[3,4]。
電動汽車（e-mobility）[5]同時具有機械和電子部件，因此產品需要同時滿足這兩個行業的技術清潔度要求。
本文介紹了影響高 效清潔度分析的核心因素，以及優化整個工作流程的方法。

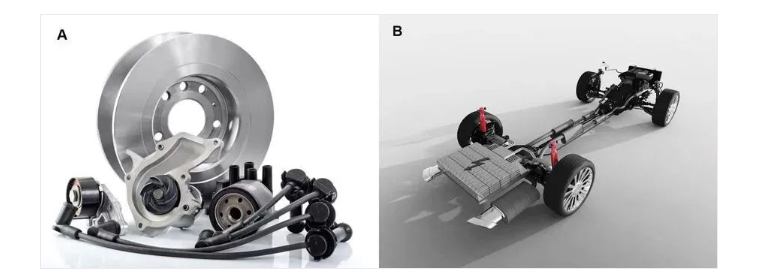

圖1：技術清潔度對于汽車和電子行業中使用的零部件非常重要。

A）各種汽車部件，包括輪轂、過濾罐、泵、火花塞電纜；B）混合動力汽車的發動機、傳動系統、懸架、車輪和電池，電子顯示和汽車部件。
高 效清潔度分析的規范
為了高 效、經濟地開展清潔度分析，所有參與生產的各方（通常是零部件供應商和產品制造商）都必 須根據產品的要求，預先就產品規格達成一致。各方必 須明確標準要求，比如有可能造成損害的顆粒特性，要遵循哪些標準和規范，以及記錄結果的zui佳方式等[2]。
自動化進行顆粒分析有助于實現高 效的清潔過程。光學顯微鏡是一種被廣泛應用的標準方法，可以快速自動分析提取的顆粒，確定它們的數量、大小和其他具體屬性[2,6,7]。通過其他技術（如粒子計數或掃描電子顯微鏡）獲得的結果不能與光學顯微鏡的結果相較，因?yàn)閮烧卟捎玫氖莣anquan不同的檢測方法[6,7]。
哪些測量參數是zui有用的？
根據顆粒的尺寸（長、寬、高）和材料特性，可以將其分為多種類別。一般來說，由碳化物、金屬或陶瓷組成的顆粒都質地堅硬，可以研磨，比如剛玉（氧化鋁）就屬于這類材料；而由塑料和其他有機材料組成的顆粒則質地柔軟，研磨性欠佳。金屬和半導體陶瓷顆粒還具有導電性，因此，它們損壞電子元件的可能性很大。

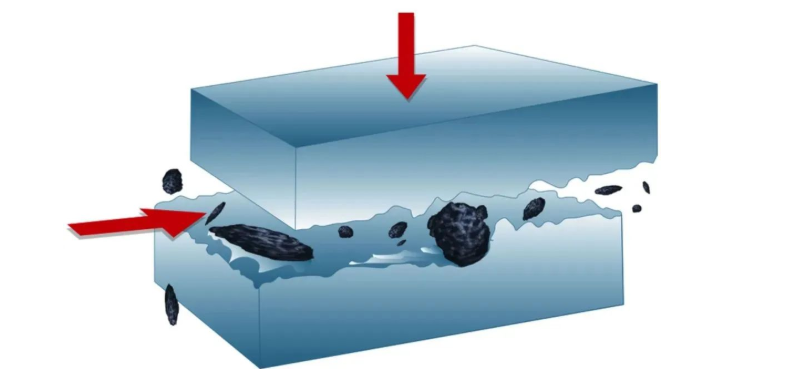

就元件造成損害的風險而言，對于汽車工業來說，較高的硬質顆粒（如碳化物、金屬、陶瓷等）比長而軟的塑料纖維更容易造成損害，因?yàn)樗鼈兊难心バ院湍ノg性更高。對于電子工業來說，金屬顆粒的導電性zui高，尺寸超過200μm的顆粒[3]zui容易導致電路板短路。

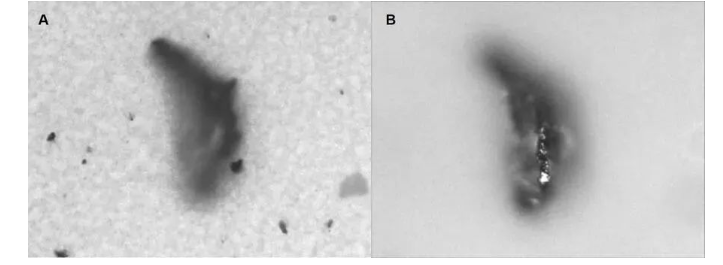

圖2：通過聚焦在A）過濾片底部和B）顆粒的頂部，用光學顯微鏡測量顆粒的高度。

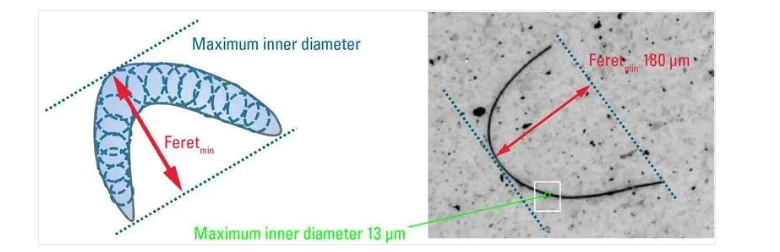

圖3：利用光學顯微鏡測量彎曲纖維的寬度或長度。使用可以在光纖內部施加的zui大圓形直徑（13μm），現實地評估對其造成損害的風險。在這種情況下，zui小費雷特直徑（費雷特徑min = 180 µm）不適用，因?yàn)樗蟠蟾吖懒藫p壞的可能性。

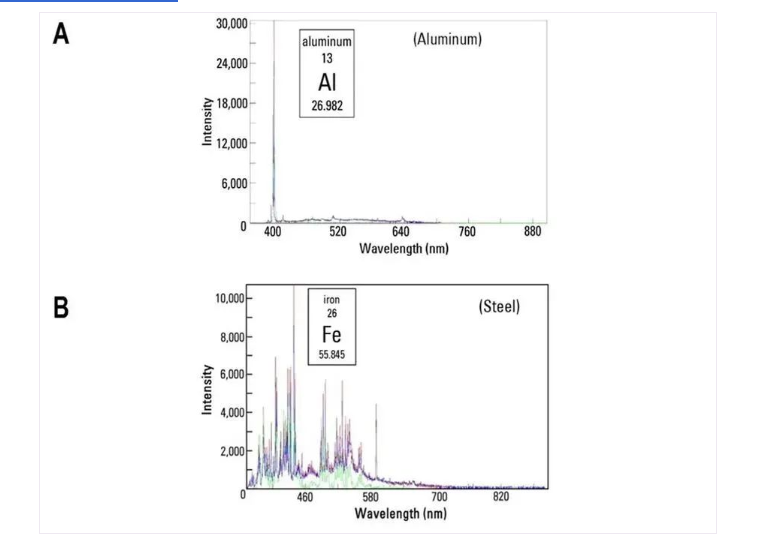

圖4：根據清潔度分析中獲得的LIBS光譜判斷，顆粒由以下部分組成：A）主要成分是鋁（Al）和B）鋼（主要是鐵）
國際和區域清潔度標準
制造商和用戶可以利用標準化方法和手段獲得可靠、可重復、可比較的清潔度結果。
汽車行業的主流標準是VDA 19.1[6]和ISO 16232[7]，它們給出了gongren的定義和常用參數的范圍，如：用于清潔度分析的顆粒等級的大小和成分，顆粒識別的閾值，圖像設置等。
VDA 19.1標準提到，除光學顯微鏡外，其他方法如SEM、能量色散譜（EDS）和激光誘導擊穿光譜（LIBS）也能可靠、有效地識別顆粒污染的來源[6,8]。LIBS可用于在空氣中用光學顯微鏡直接分析樣品，無需額外花時間制備樣品，也不需要將樣品運送到另一臺儀器上進行分析[6,8]。因此，與SEM/EDS相比，LIBS可以更快地確定顆粒成分，從而更有效地找出污染源[8]。

在電子行業，清潔度的通用參考標準是ZVEI發布的一份指南（ZVEI=德國電氣和電子制造商協會），名為“電氣工程的技術清潔度"[4]。
理想的清潔度分析工作流程

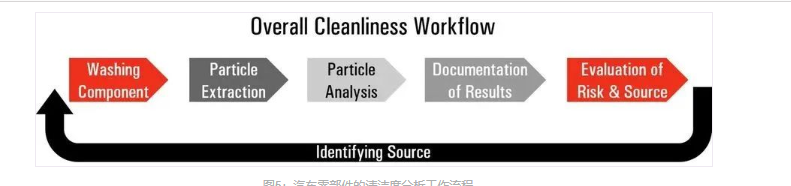

汽車零部件的清潔工作流程包括5個主要步驟
1清洗/水洗部件；
2通過過濾清潔液來提取顆粒；
3分析過濾器上的顆粒；
4記錄顆粒的尺寸和其他特征；
5評估造成損害的潛在風險并確定污染源。
總結
汽車和電子業零部件上的顆粒污染物會產生負面影響，可能會降低產品性能或引發早期故障。對于汽車，發動機部件或過濾系統是重災區。對于電子產品來說，印刷電路板（PCB）上的污染物會導致短路。在過去的幾年里，市場對電動汽車（e-mobility）的需求一直在增長。制造電動汽車需要滿足兩個行業的清潔標準。
顯然，技術清潔對于現代制造工藝的質量控制非常重要。如果生產中需使用多個供應商提供的零部件，那么經濟高 效的清潔過程必 須始于供應商這一環。
本文闡明了優化清潔度分析和整體工作流程的核心因素。
相關產品

Leica DM6 M LIBS

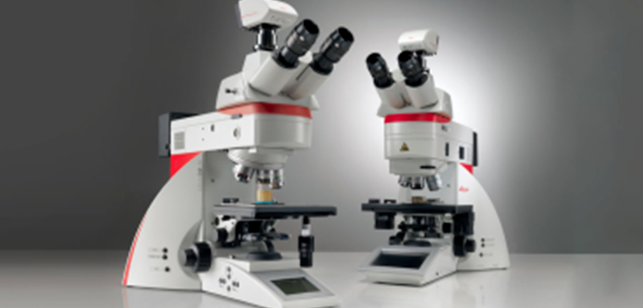

Leica DM4 M & DM6 M 智能正置金相顯微鏡
